中波红外陶瓷电热板、中波红外陶瓷电热条，常见电加热系统中的电力连接方法

中波红外陶瓷电热板SN-11、中波红外陶瓷电热条SN-33额定电压为AC220V/50Hz，在实际使用中，工厂的供电线路主要是三相四线电路，但是红外电加热板只有两条电源导线，很多客户因此犯难，红外电加热板如何在三相四线电路中连接？

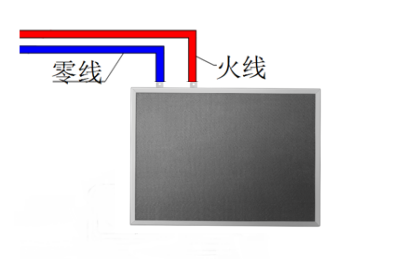

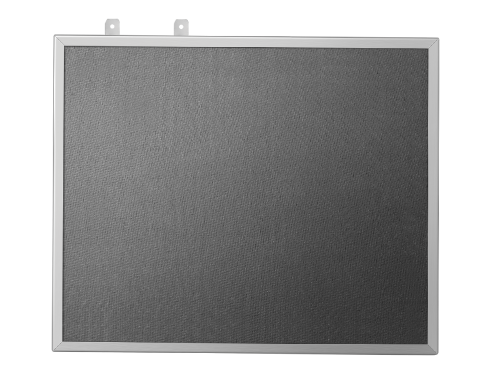

中波红外陶瓷电热板单独使用时，可将红外电加热板上两个不锈钢接口端子，直接连接到火线和零线中，电流通过加热器，红外电加热板即开始工作。

标准电压产品，可采用星形接法连接电路

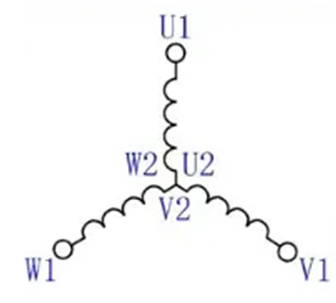

星形接法的原理图如下，UVW分别表示三相电的各相。先把功率相同的负载均匀分成三组，将每组负载一端连接在一起（公共端U2、W2、V2），另外一端则分别接入380V三相电路的三根火线中（U1、V1、W1）。

星形接法原理图

采用星形接法连接电路时，首先需要把中波红外陶瓷电热板分成三组，要求每组的总功率相同。然后各组中波红外陶瓷电热板进行并联连接（注意区分火线和零线），再将UWV三相电分别接入三组中波红外陶瓷电热板的火线端，最后将三组中波红外陶瓷电热板的零线端串起来（公共端），中波红外陶瓷电热板即可正常使用。

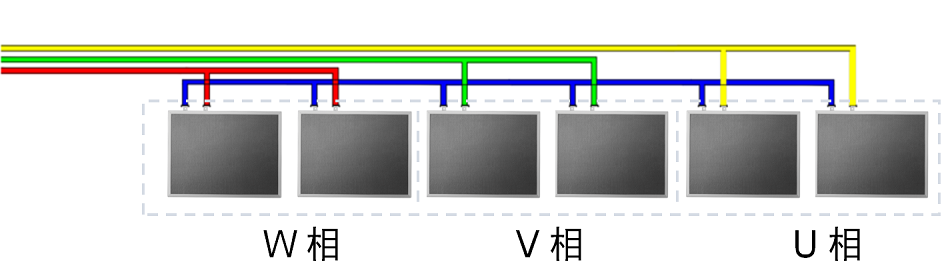

星形接法示例（无接入零线）

上述示例只使用了三相四线电路的“三相电”，并未接入零线，只是将中波红外陶瓷电热板的公共端串起来（图示蓝色线）。这种接法可能存在的问题是，当其中的某一相异常时（如短路或断路），其它相应的中波红外陶瓷电热板SN-11、中波红外陶瓷电热条SN-33发热也会受影响。

如果客户有其他的红外电加热板使用问题，欢迎与我司联系，我们十分希望与您探讨并想办法来解决它。
